트랜지스터 정리

실무에 빠르게 써먹기 위한 간단한 요약본 입니다.

트랜지스터

트랜지스터는 전류 증폭기 입니다.
전류 증폭원리를 이용해서 전자식 스위치로써도 사용됩니다.

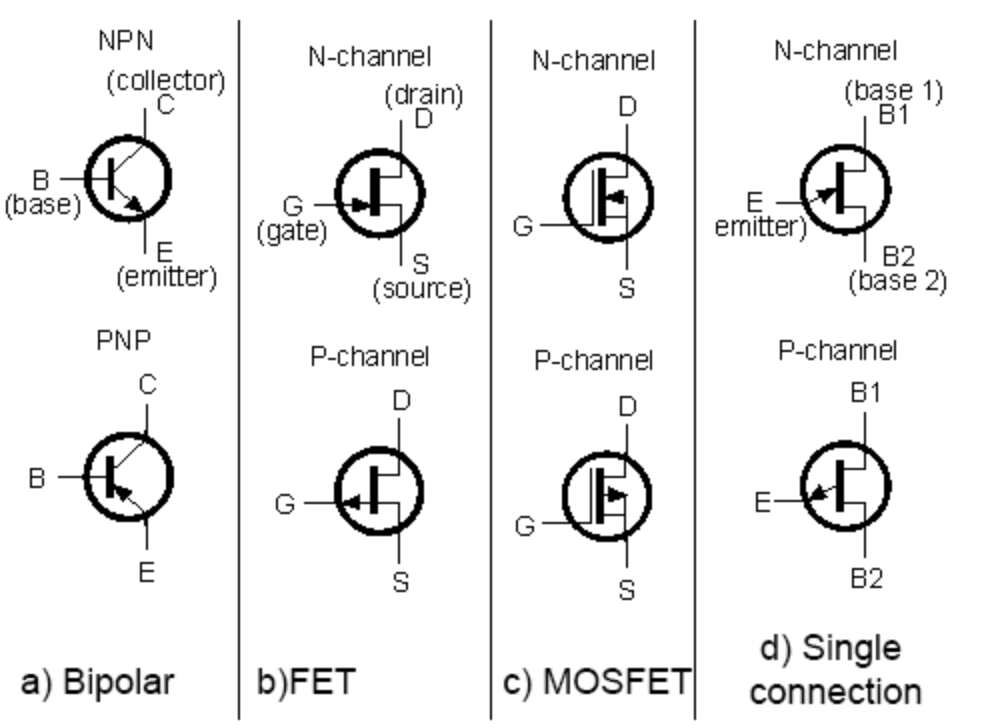

아래 이미지는 회로도 에서 트랜지스터의 기호(심볼) 입니다.

트랜지스터 기호

트랜지스터는 크게 2가지 종류가 있습니다.
BJT(바이폴라 트랜지스터)와 FET 입니다.
이 문서는 동작 원리를 서술하지 않습니다.

산업에서는 주로 단가가 낮고 집적이 쉬운 FET를 사용합니다.

트랜지스터 구조

트랜지스터는 심볼에서 보이는 것 처럼 3개의 다리를 가지고 있습니다.

BJT

- base (input)
- collector
- emitter

FET

- gate (input)
- source
- drain

input 단자에는 매우 낮은 전류(base)나 충분한 전압(gate)이 필요합니다.
자세한 스펙은 사용하는 TR의 datasheet를 참고합니다.

output은 두 종류 모두 동일하게 높은 전류입니다.
input의 값에 따라 collector - emitter 혹은 source - drain 사이에 방출되는 전류의 양이 달라집니다.

BJT: base 의 전류로 collector 와 emitter 사이의 전류를 제어합니다.
FET: gate 와 source 사이의 전위 차로 source 와 drain 사이의 전류를 제어합니다.

output의 최대와 최소로 제어하는 것은 마치 스위치로 쇼트시키거나 오픈시키는 효과를 볼 수 있습니다.

NPN, N-channel

BJT는 NPN type, FET는 N-channel FET 라고 합니다.
디폴트로 취급되며, N 타입 반도체만 알아도 전부 이해할 수 있습니다.
P 타입은 N 타입에 반대로 동작하기 때문입니다.

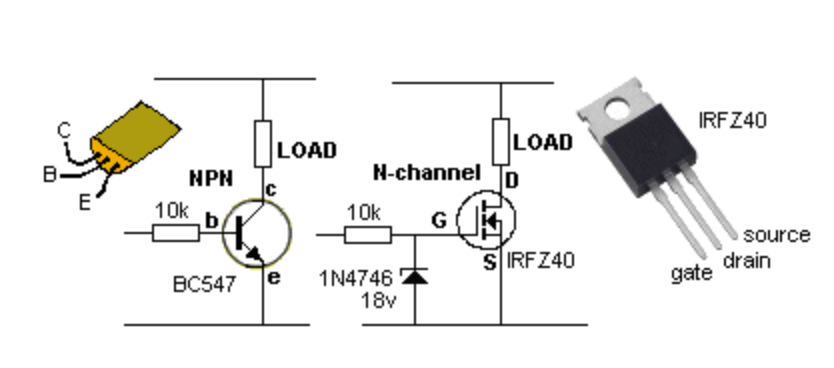

적용 방식은 다음과 같습니다.

transistor n

FET를 사용한 회로에서 제너 다이오드는 게이트 입력전압의 최대치를 넘지 않기 위해 보호하는 장치입니다.

PNP, P-channel

BJT는 PNP type, FET는 P-channel FET 라고 합니다.
NPN / N-channel 반도체와는 반대로 동작합니다.

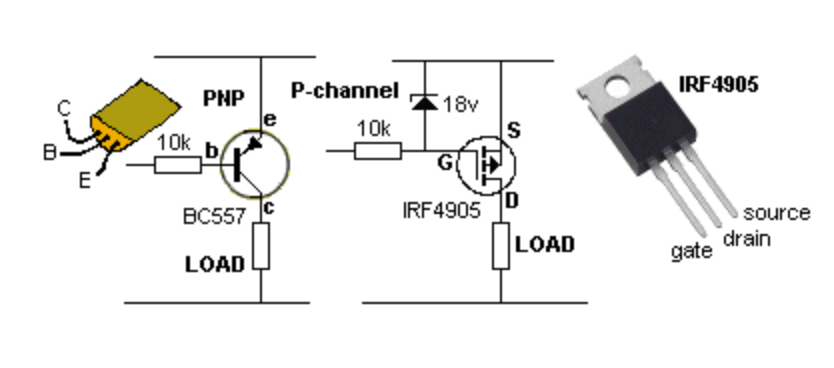

적용 방식은 다음과 같습니다.

transistor p

reference

https://www.talkingelectronics.com/projects/MOSFET/MOSFET.html
